室内管道布置原则

1.尽量避免管道对室内采光的影响，不应妨碍窗户的启闭；

2.不应影响设备的操作和维护（如抽管检修和设备起吊）；

3.在水平管道交叉较多的地区，一般按管道的走向，划定纵横走向的标高范围，将管道分层布置；

4.热力管道一般布置在油管道的上方，当需布置在油管道下面时，在油管道的阀门、法兰或可能漏油部位下方的热力管道，应采取可靠的隔离措施；

5.地沟内管道应尽量采用单层布置，当采用多层布置时，一般将小管或压力高的，阀门多的管道布置在上面；

6.腐蚀性介质管道不应布置在人行通道和转动设备上方；

7.B类流体介质的管道，不得安装在通风不良的厂房内、室内的吊顶内或夹层内；

8.B类流体介质的管道，不应布置在高温管道旁或上方；

室外管道管网布置原则

1.厂区内管道的敷设，应与厂区内的道路、建筑物、构筑物等协调，减少管道与铁路、道路的交叉；

2.大直径管道应靠近管架柱子布置；

3.需设置“π”型补偿器的高温管道，应布置在靠近柱子处；

4.热力管道，仪表和电气电缆槽架等宜布置在管架上层，工艺管道，腐蚀性介质管宜布置在下层；

5.管架上的管道设计，应预留10～20％余量；

6.B类流体介质管道与电缆和氧气管道并行或交叉敷设时，其净距应符合规范要求；

7.B类流体介质不得穿过与其无关的建筑物；

8.密度比环境空气大的B类气体管道，当有法兰、螺纹连接或填料结构时，不应紧靠建筑物门窗敷设；

9.道路、铁路上方的管道上不应有阀门、法兰、螺纹接头及带填料的补偿器等可能泄露的组件；

10.管廊层间距及管道净距应满足安装及运行要求；

11.蒸汽管道或可凝气体管道，支管宜从主管的上方接出，蒸汽冷凝液管宜接至回收总管上方。

管道的热补偿

某些压力管道输送的介质常常具有高温高压特征或由于工作环境温度的变化，造成金属材料的热胀冷缩，管道布置设计应充分考虑吸收热位移。一旦布置不当，将造成管道某些部位产生过大的热应力而破坏或对支架产生过大的推力而影响管道支架的安全，从而影响管道系统的正常运行。

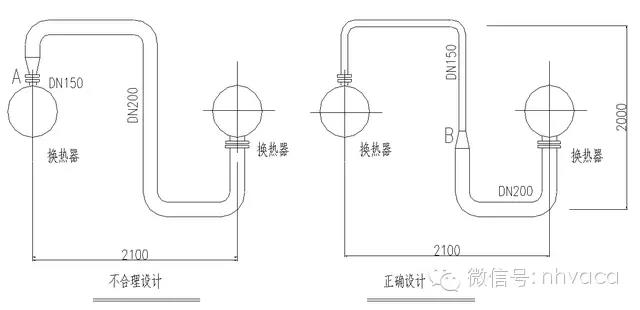

例题：图示为某厂一条联接两台换热器间的管道，工作压力P=4.0MPa、工作温度t=316，管道外径φ219，换热器中心距2.1m，中间联接管道水平管中心距2m，A处设有一异径管DN200/DN150，管道设计安装尺寸见图。

运行状况：异径管与法兰连接处焊缝多次出现裂纹。

原因分析：由于设备布置太近，中间接管短、管径大，柔性差，吸收热膨胀变形的能力较小，经对管系进行柔性分析，A处受到很大的横向推力和推力矩

措施：由于场地所限，不可能改变管子长度，只好改变管子直径，并将异径管接头由A处移到B处，管子AB的外径由219mm降到159mm，使管道柔性得到改善，同时异径管与管子连接处由于形状突变引起的应力集中的位置也由较高应力区域移到了较低应力区域。这样，管道的较大应力值下降了，经几年的生产考验，获得了满意的结果。

管道振动：

危害：管道振动是一种常见现象，严重的振动会加速裂纹扩展，威胁系统的安全。与设备连接的管道，尤其与往复机械相联的管道，振动是不可避免的，但必须控制在一定的范围内。

产生原因：设备的往复运动及振动，导致与设备连接的管道振动（如压缩机、汽轮机、泵、风机等）；伴随介质脉动或压力波动易产生共振（如活塞式压缩机、介质流向改变或工况发生变化情况等）；不稳定的两相流（如蒸汽管疏水不畅）、液击（阀门急开急关）、地震、风等都会加剧管道的振动。

防止措施：

防止设备振动的传递，如联接处设软接头

增加缓冲罐，确保介质稳定；如：与压缩机连接的管道减少管道弯头，适当增设管道支架，增加稳定性；

确保安装坡度，增加疏水，避免两相流，防止水冲击。

管道支架、组件布置安全

支架（座）安全

支架（座）主要是起支撑重量、稳定管系、限制管道位移（自由度）和防震减震作用。因此，管道布置设计应根据所输送介质的种类、特性及安全要求合理布置和正确选择结构合适的支吊架，以改善管道的应力分布，确保管道安全运行。支吊架设计可按管道设计、结构强度设计软件计算确定或按有关设计手册选取。

管道组件质量及布置安全

管道组件包括管子、三通、弯头、异径管、阀门、法兰、垫片、过滤器、补偿器等，其选择和设计要求由管道材料章节介绍。这里只介绍从管件的布置方面应作哪些考虑。

管道组件布置原则：应尽可能布置在变形位移小，应力较低的部位。

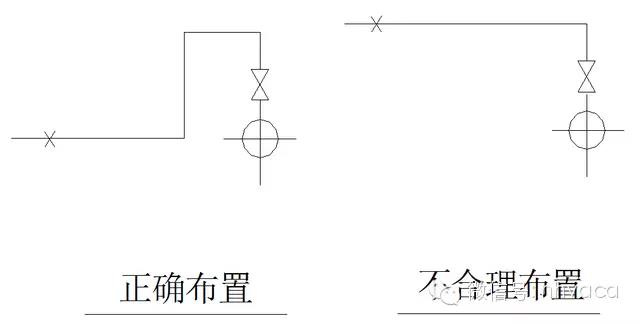

阀门布置：左图布置较右图布置好。

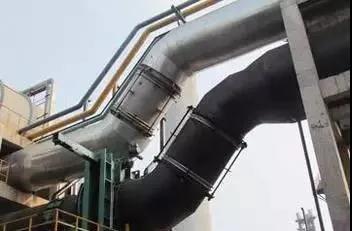

补偿器布置

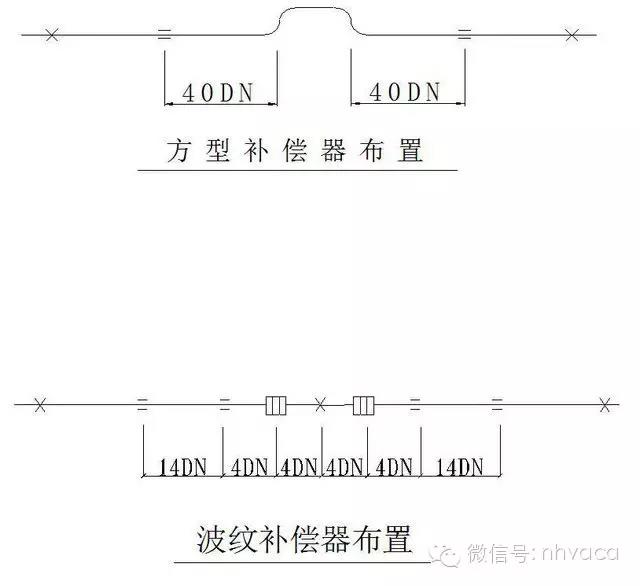

对Π 型补偿器，一般要求布置在两固定点之间管段的中央，并在适当位置设导向支架，以利于热位移的吸收；对通用型波纹补偿器，要求布置在固定支架旁，并按生产厂家要求设置一定的导向支架，确保补偿器的稳定性。支架设置要求见下图：

对连接设备的影响：

管道对所联设备的作用力和力矩应符合设备厂家允许的规定，如超过规定，将影响设备的安全和造成联接法兰处的泄漏。

措施：

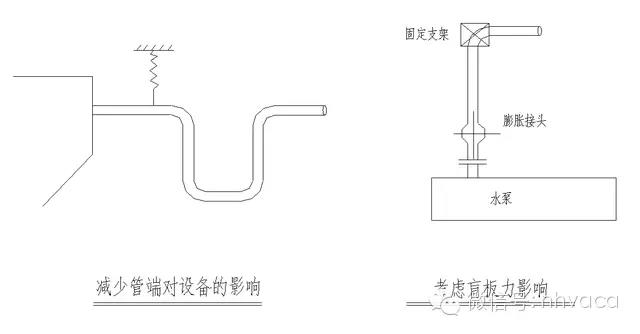

设备连接处设支吊架，以承担管道重量及管端推力，如下图。

提高连接处管道的柔性，如设柔性接头或柔性弯管。若设通用型波纹补偿器（或软接头），一定要注意盲板力的影响。

管道安全距离与敷设方式

热力、电力、易燃易爆流体介质等各种管道交叉关系及安全距离应严格按规程规范的要求布置，实在无法满足时，应采取有效措施。管道的敷设方式得当与否也将影响管道的安全，如B类流体介质管道在无安全措施时不应布置在地沟内（尤其象比空气重的液化气管道）。
